| ОТВОД
ДЛЯ ШЛАНГА (отвод, прокладка, гайка), арт.203 |
|
|
 |
| Упаковка |
| Артикул |
Размер
(соединение) |
Количество
в упаковке, шт |
 |
| 203
D---S--O (матовый) |
10
мм отвод |
1000 |
| 203
E---S--O (матовый) |
10
мм отвод |
1000 |
| НР
- наружная резьба, ВР - внутренняя резьба, Ц - цанга |
|
|
| Эксплуатационные
характеристики |
Отвод для
подключения шланга.
Диапазон рабочих температур: от +5°C до +95°C.
Рабочее давление: 10 бар.
Корпус отвода изготовлен из латуни (без дополнительного покрытия
никелем и хромом).
Корпус полируется (глянцевый) или обрабатывается пескоструйным
способом (матовый). |
|
| Материалы,
используемые в производстве |

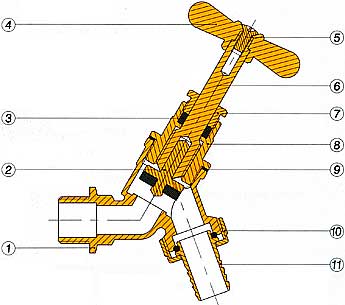

| Кран
в разрезе |
№
п/п |
Часть
крана |
Описание
материала |
 |
1 |
Корпус |
латуньCW 617 |
| 2 |
Клапан
с прокладкой |
латуньCW
617,
прокладка NBR |
| 3 |
Уплотнитель |
нейлон |
| 4 |
Рукоятка |
латуньCW
617 |
| 5 |
Винт |
никелированная
латунь CW 614N |
| 6 |
Стержень |
латунь
CW 614 |
| 7 |
Зажимная
гайка |
латуньCW
617 |
| 8 |
Букса |
латуньCW
617 |
| 9 |
Прокладка |
волокно
FIBRA |
| 10 |
Гайка |
латунь
CW 617 |
| 11 |
Отвод
с прокладкой |
латунь
CW 617, резина NBR |
|
